CTKSAはCTS端末に接続可能とした国際規格IEC-60099-4適合サージアレスタです。最大34kVの電圧区分に対応します。
重要な回路をサージから保護します。
特徴／用途
【特徴】
●12kV~最36kVまでの適用
●容易にCTS端末への接続を可能としています
●高い保護性能と短絡性能を有します
●優れたTOV（一時的過電圧）性能を有します
●シース絶縁不良試験は取り外し不要で行えます
● 検電部を有し、停電せず誘起電圧を確認可能
●避雷器国際規格IEC-600994
接続イメージ
左：CTKSA／右：CTS

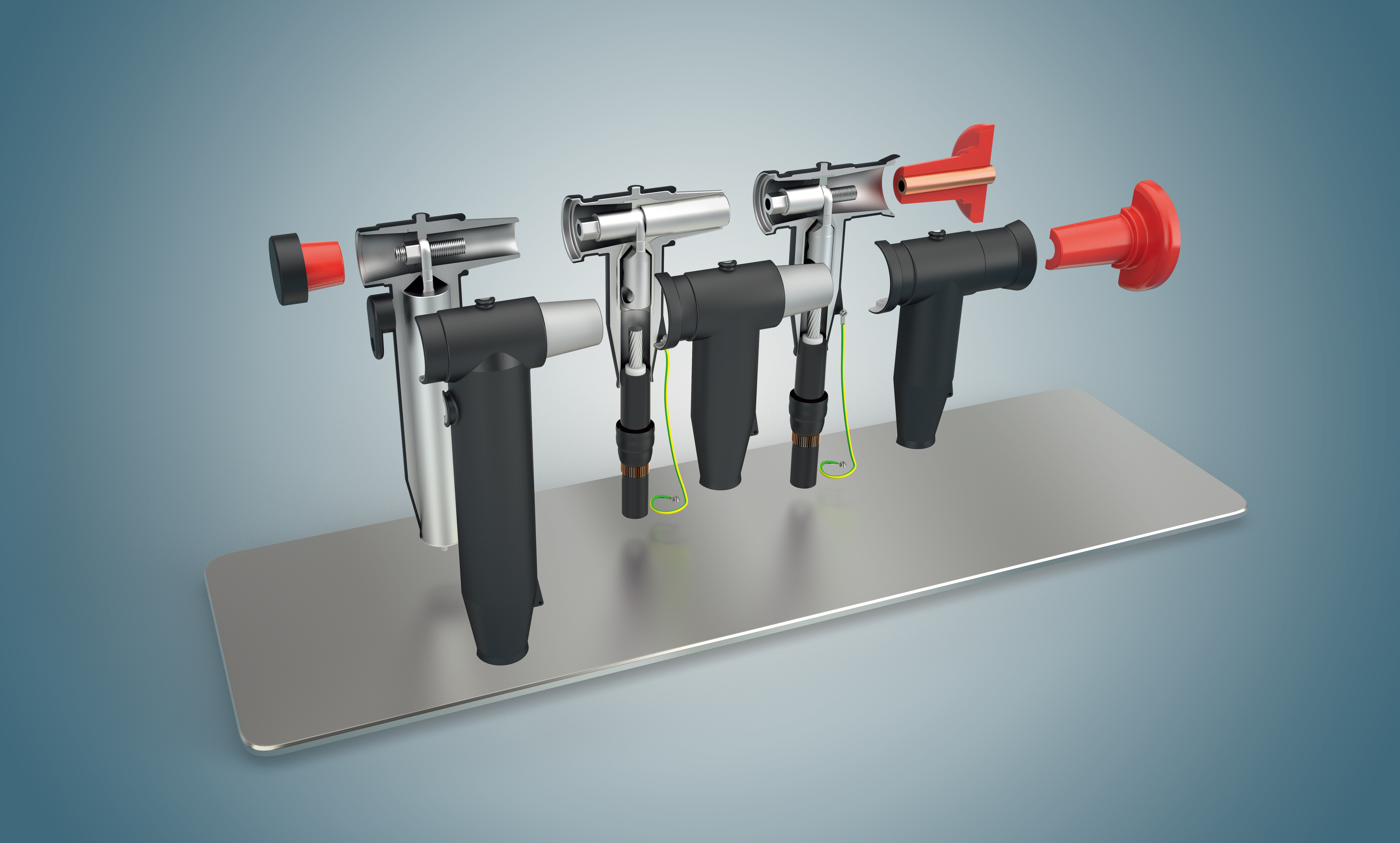

左：CTKSA／中：CTKS／右：CTS
【連結端末への接続も可能です】

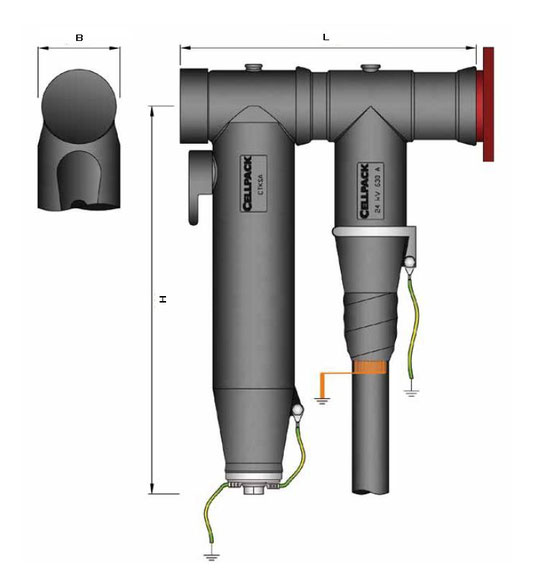

製品種類／サイズ
※CTS（T型端末本体）は別売りとなります。
| 品番 | L | B | H | 管理番号 |
|---|---|---|---|---|
| CTKSA24kV | 290 | 80 | 380 | 262056 |
| CTKSA36ｋV | 290 | 80 | 380 | 301492 |
基本性能（IEC-600994）
| 性能 | CTKSA24kV | CTKSA36kV |
|---|---|---|
| 公称漏れ電流 | 10kV | 10kV |
| 定格電圧 | 30kV | 42kV |
| 最大動作電圧 | 24kV | 34kV |
| 部分放電 | <5pC | <5pC |
※残留電圧は以下の通り
| 電流インパルス1/20μs | 105.9 | 120.4 |
| ｽｲﾁﾝｸﾞｲﾝﾊﾟﾙｽ電流125A | 71.7 | 84 |
| ｽｲﾁﾝｸﾞｲﾝﾊﾟﾙｽ電流500A | 76.5 | 89.6 |
| 雷ｲﾝﾊﾟﾙｽ電流8/20μs | 99 | 108.5 |
