オールインワン直線接続材CCMSV

セルパックの技術と知識が集約されたオールインワンタイプの常温収縮接続材が登場

CCMSVは6.6kV、22kV、33kVケーブルに適用する、常温収縮工法の直線接続材です。
接続子のスクリューコネクター（メカニカルコネクター）はサイズ兼用、銅アルミ兼用であり、さらにボルト締め付けタイプのため圧縮工具を不要とします。
絶縁筒には高弾性シリコーンゴムを採用し高い絶縁性と長期防水性能を実現しました。

キット品構成

CCMSV本体
スクリューコネクター
防水テープ、シート
半導電テープ、スプリング
シリコングリス
クリーナー、サンドペーパー、テープ
作業手順書

スクリューコネクター（別称メカニカルコネクター）

CCMSVの本体に完全にフィットするように設計されています。高張力アルミ合金製、表面スズ鍍金処理された製品は、銅とアルミ導体双方に適用します。
•ボルト締め付けにより、規定トルクでボルト頭がせん断することで導体接続をおこないます
•内部溝加工で、確実な電気的接触をおこないます
•端部は面取りされているので、本体挿入時の損傷を防ぎます
•付属のセンターリングが、導体挿入部の位置を中心にセットします
•銅アルミ導体に使え、サイズが共用化できます
•国際規格 IEC61238に従った試験及び性能を有します
•手動工具及びインパクトレンチでボルト締付作業がおこなえます

絶縁筒本体

絶縁筒は高性能シリコーンゴム製で、ケーブルやコネクター上に簡単に配置することができます。絶縁筒は、ストレスコントロール、絶縁、遮へいを一体化されています。コアを引き抜くことで収縮し、ケーブル構造を再現します。高性能のシリコーンゴムは以下のような特徴を備えています
•高い絶縁耐力
•広いケーブルサイズ適用範囲（高い伸縮性）
•疎水性であり、防水性に優れる

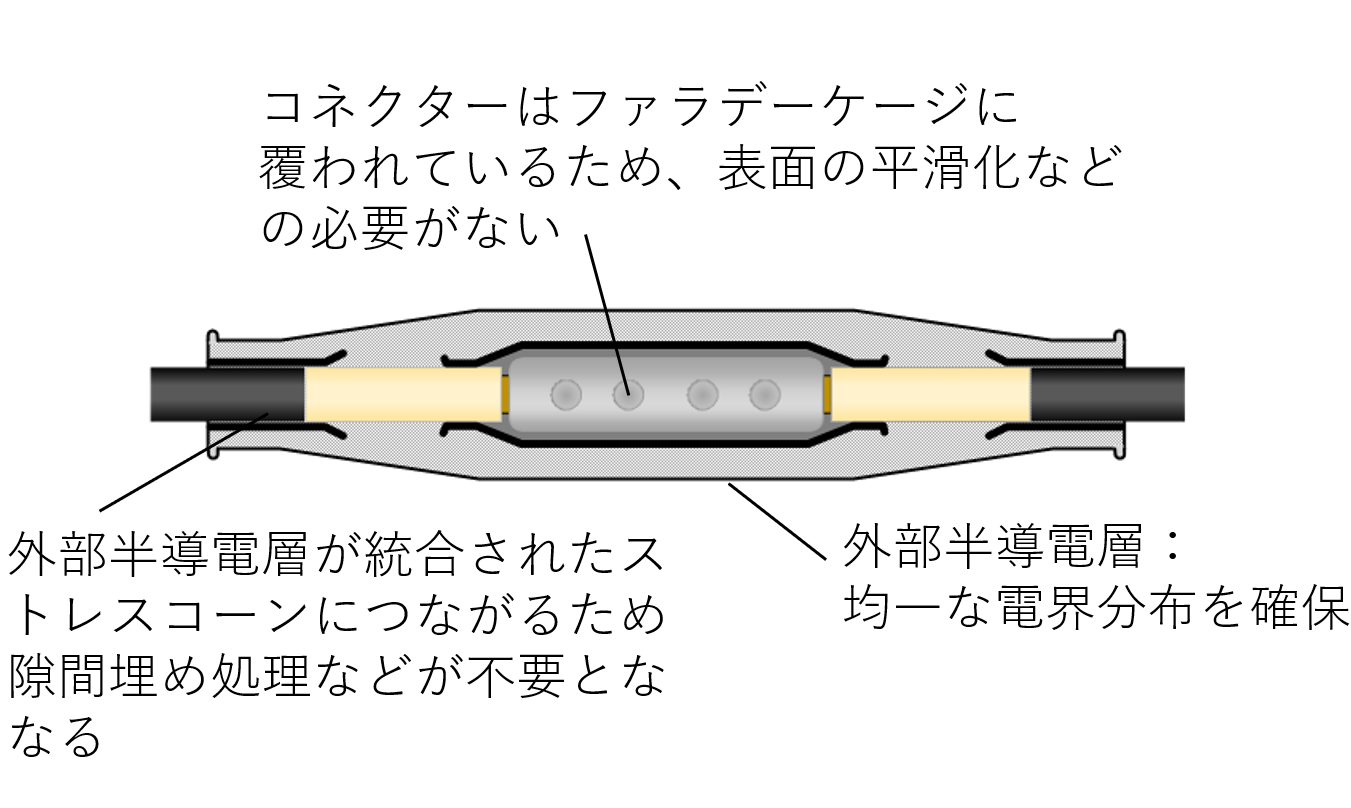

ストレスコントロール

本体の特殊な形状は、幾何学的応力制御原理を実装しており、外部半導電層端部の電界を制御しています。ジョイント本体の内側導電層は、コネクター部分にファラデーケージを形成し、応力制御を確実にすることで、さらなるボイド埋め部品の使用を不要にしています。

遮へい銅の接続

本体にあらかじめ装着された銅メッシュが、遮へい銅に接続するように設計されています。
オーステナイト系ステンレス鋼で作られた、ロール状のコンスタントスプリングが、確実な締付力を長期でにわたり維持します。銅メッシュの公称断面積は25㎟であり、短絡電流時にも確実に機能します。
ハンダレスで確実な接続は長年にわたり採用されています。

外装の保護

シリコーンゴムは、機械的・化学的に優れた特性を持つため、ジョイント本体にあらかじめ装着され、膨張した状態で外装の保護材として使用されます。外側のチューブは、マスチックテープとともに、優れた密閉性を発揮し、作業時の水浸入を防止します。
•疎水性（撥水性）に優れ、水をはじきます
•耐薬品性に優れ、溶剤、燃料、油に耐性がある
•難燃性に優れ、有毒ガスが発生しない
•耐紫外線性に優れる
•耐劣化性に優れる
