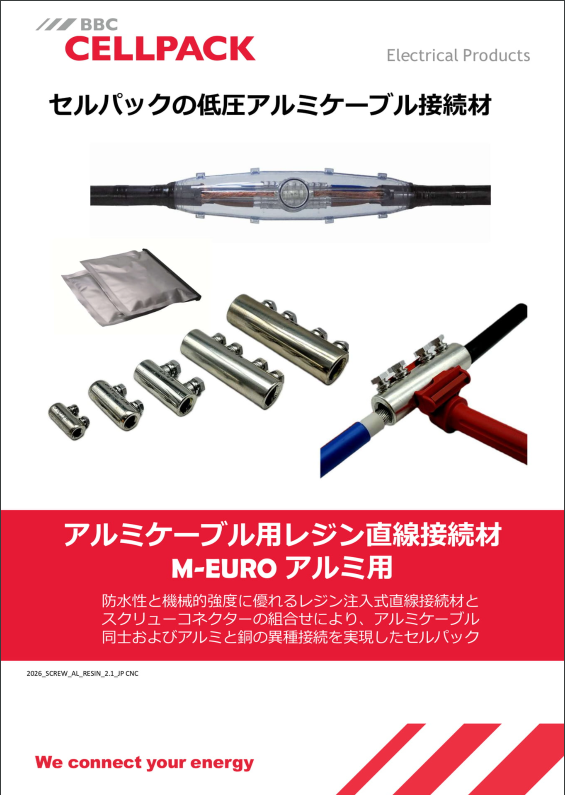

アルミケーブル用レジン注入接続材
スクリューコネクターは、「らくらくアルミケーブル®」において性能を評価済！
圧縮縮工具を必要としないスクリューコネクト方式、8㎟から400㎟までの幅広い適用を実現します
セルパック社のレジン注入接続材は、50年以上前から全世界で100万キット以上の販売数を誇る製品です。
長期にわたり、電気的機械的に接続部を保護するこの製品は、欧州を始め世界に流通しています。
豊富な資源と徹底した自動化設備で生産される製品は、余分な部品を極限まで削減し、製品コストに大きな競争力を有します。
・海外規格のアルミ導体にも使用が可能です
特徴／用途
【特徴】
■常温硬化レジンで接続部絶縁防水防湿及び機械的保護が可能
■パック入りレジンは混合が容易
■耐薬品、耐アルカリに優れる
■長期的信頼性、強度が優秀
■ハロゲンフリーでエコケーブル対応
■高い絶縁性
■シンプルなパッケージ
■注入ノズルが無く、ノズル切断作業が不要
■試験規格DIN EN 50393
【用途】
■屋内外地中及び水没箇所
■マンホール内
■ラック上、ダクト、直接埋設
（直接埋設はトラフ等での防護を推奨）
メリット1：ノズル切断作業が不要／開口部が広くレジン注入が容易
直線接続材は、レジン注入口が大きく設計されております。
従ってノズルの切断が不要です。
これにより現場作業の時間が短縮され、人手不足や働き方改革に寄与します
メリット2：余計な部材を省きコストを削減
施工に必要なものは入っています、しかし余計な部品は極力省きました。
これは廃棄物の削減と、コスト削減という双方の観点で現場作業の負担を削減します。
メリット3：スクリューコネクターは圧縮工具不要でサイズ共用
セルパック社が製造するスクリューコネクターは、銅アルミ兼用、サイズ共用スリーブです。圧縮工具を用いないでボルト締付けだけで施工が可能な製品を使うことで、アルミケーブルの直線接続が可能となります。
電源確保も不要、一般的なレンチで作業が可能となりますスリーブ穴中心には隔壁を設け、水の浸入を防ぎます国内規格に準拠した性能試験をクリアしています
銅～アルミ異種異径接続が可能です。
特殊アルミ合金であるスクリューコネクターは銅導体とアルミ導体の接続を可能にします！
製品種類／サイズ
レジンケース
| 型番 | 最大外径mm※ | 寸法mm | 品番 | ||
|---|---|---|---|---|---|
| L | D | H | |||
| M11 | 26 | 190 | 36 | 50 | 124169 |
| M12 | 34 | 260 | 47 | 63 | 124170 |
| M13S | 43 | 310 | 55 | 68 | 124171 |
| M13 | 43 | 360 | 55 | 75 | 124172 |
| M14S | 48 | 350 | 70 | 95 | 124173 |
| M14 | 48 | 400 | 70 | 95 | 124174 |
| M15 | 63 | 530 | 100 | 120 | 124175 |
| M16 | 81 | 700 | 125 | 160 | 124176 |
| M17 | 90 | 900 | 150 | 190 | 169406 |
※注意事項:本製品は1相単位の販売です、CVTケーブルの場合には3キットを購入ください
※最大外径はケーブルの最大外径となります
スクリューコネクター
| 品番 | L | L1 | B | D | D1 | ボルト | 管理番号 |
|---|---|---|---|---|---|---|---|
| mm | mm | mm | mm | mm | 箇所 | ||
| CSV-T6-50 | 40 | 21 | 18 | 9.2 | 11 | 2 | 313462 |
| CSV-T 16-95 | 60 | 28 | 24 | 12.5 | 16 | 2 | 267685 |
| CSV-T 50-150 | 70 | 33 | 28 | 16 | 21 | 2 | 267708 |
| CSV-T 95-240 | 120 | 58 | 35 | 20 | 27 | 4 | 266811 |
| CSV-T 240-400 | 150 | 73 | 42 | 26 | 30 | 4 | 289677 |
基本性能
レジン
| 試験項目 | 要求性能 |
|---|---|
| 耐電圧試験 | 4kV/1分間で異常なし |
| 耐電圧試験(水中) | 水中(1m)4kV/1分間で異常なし |
| 絶縁抵抗試験 | DC100V（1.5ｍA未満） |
| 絶縁抵抗試験(水中) | 水中DC100V（1.5ｍA未満） |
| ヒートサイクル試験 | 5h通電3h冷却を1サイクルで63サイクル異常なし |
| ヒートサイクル試験(水中) | 水中(1m)5h通電3h冷却を1サイクルで63サイクル異常なし |
※ポリウレタンレジンの特性
・最大反応温度80℃以下、使用温度5℃~40℃
・可使時間（ポットライフ）約40分（5℃）、約23分（23℃）、約15分（35℃）
・即時通電可能
※公的機関指針及び条例への適合
・独立行政法人 労働安全衛生創業研究所
工場電気設備防爆指針（ガス蒸気2006）に定める2種場所におけるケーブル直線接続に適合しています。
・東京都火災予防条例第三条十四イに規定される電気設備に防爆工事などの安全措置が講じられている接続に適合しています。
スクリューコネクター／IEC規格61238-1（最⼤36KVまでのケーブル圧縮及びメカニカルコネクターの規格要件）
| 性能項目 | 性能要求 |
|---|---|
| 長期課通電 | 1000サイクル、導体温度120°後、抵抗率が規格値以内 |
| 短絡試験 | 6回の短絡電流印加後、各抵抗係数が規格値内 |
| 引張試験：アルミ導体 | 公称断面積×40N、1分間保持で滑りなし（最大20,000N） |
| 引張試験：銅導体 | 公称断面積×60N、1分間保持で滑りなし（最大20,000N） |
