ワンタッチで湿気や水の浸入防止と絶縁性能を付与できる画期的な製品イージープロテクトに直線接続タイプが登場！
セットテープ巻きは不要となり、短時間で施工が完了します今までの日本には無い新しい技術が電気工事を楽に高品質にします
特徴／用途
多目的
- 様々な産業分野での応用が可能（自動車産業等）
- 屋内外での使用が可能
- 施工後に開けて内部の確認が可能
- コンパクトで狭い場所への施工が可能
- 幅広い接続バリエーションに対応
- 本製品で低電圧用途に使用が可能（絶縁ボックス等不要）
- 追加の絶縁ボックス等との併用で2重絶縁（低電圧感電クラスⅡ）
の要求性能を満たすことが出来ます
安全性
- IPX8の防水性、湿気や水分からコネクターを保護
- WAGO®のワンタッチコネクター221WFR組合せて
EN-60998-2準拠の試験に合格 - シリコンを含まないポリエチレンジェルを充填
- 丈夫な外側ケースは内部コネクターを機械的に保護
- ケース材料はUL94規格V2の難燃グレード
- CEマーク取得
迅速施工
- 工具不要でケース取付可能、即通電可能
- ケース内ジェルは硬化済、即時性能を発揮
- WAGO®の221WFRコネクターとセットで作業効率化
- 施工は簡単で特別なスキルを必要としません
- 製品は未開封で長期(3年程度)保管が可能
【用途のご提案】
■トンネル、建物内LED照明器具配線
■LED防犯灯内部高機能化
■建物内各種配線
■LAN等の機器間接続部（銅導体ケーブル）
■屋内及び屋外の電線接続部全般
■高湿度の室内配線
■工場内配線、天井床下配線
■自動車産業配線部
■低電圧（定格450V以下）の接続部
■2重絶縁必要箇所への応用
■コネクター電線端部の断線防止
基本はたった3つの工程で防水防湿絶縁が可能
①コネクターを接続
②ケースに設置
③ケースを閉じる
EASY-PROTECT IPX8の防水性能を有するジェルボックスは、実績のあるWAGO®221シリーズワンタッチコネクターに、湿気や水の浸入に対する理想的な保護を提供します。
WAGO®社と協力して開発されたEASY-PROTECTジェルボックスは、要求の厳しい設置用途でスプライシングコネクタを保護するための理想的なオールラウンドシステムソリューションです。
この組み合わせにより、電気接続におけるマーケットリーダーの専門知識とセルパック社の信頼性高いジェルが統合され、独自のシステムが完成しました。
シリコンを含まず、屋内外での使用が可能。あらゆる産業への応用が可能となります。
※WAGO®はWAGO Verwaltungsgesellschaft mbH 社の商標登録です。
掲載画像等はCellpack社提供素材を使用しています
製品構成
本製品は、WAGO®社のWFRワンタッチコネクターがセットになっており適切な接続とケース選定に間違いが無いようパッケージされています

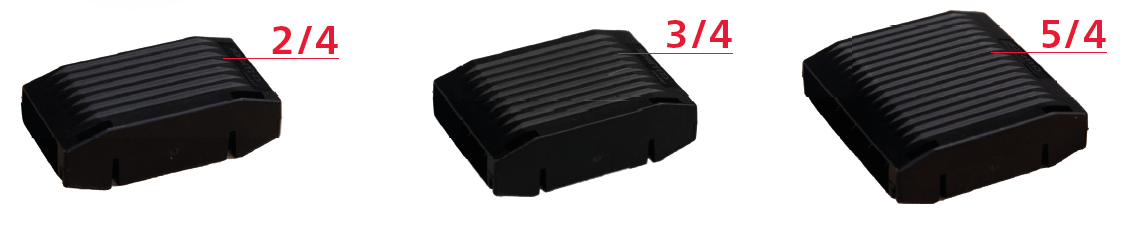

ケースサイズ／キット内容
※注意事項
ケースーは再使用出来ません／キット品以外のコネクターは使用出来ません
適用電線(WAGO社資料より引用/2023年5月現在)
性能・特性
| 技術データ | 値 | 試験規格 |
|---|---|---|
| 機械特性 | ||
| IP保護クラス | IPX8 | EN 60529 |
| 保管期限 | 3年以上の保管が可能 | |
| ケース色 | 黒 | |
| ケース材質 | ポリプロピレン | |
| 作業方式 | ラッチタイプ | |
| 配線方向 | 1方向 | |
| 耐紫外線性能 | 有（材質） | |
| ジェルの材質 | ポリウレタン | |
| ジェルの色 | 半透明琥珀色 | |
| CLP規則に基づく有害物質含有 | 無し | |
| 温度特性 | ||
| 連続使用温度 | 105℃ | EN 60998-2 |
| 推奨作業環境温度 | 0～40℃ | |
| 難燃性区分 | UL94-V2 | UL94 |
| 電気特性 | ||
| 定格電圧区分（WAGOコネクタに準ずる） | 450V/600V | EN 60998-2 |
| 定格サージ電圧 | 4kV | EN 60998-2 |
| 定格電流(WAGOコネクタに準ずる) | WFR32A/WFR-L41A | EN 60998-2 |
| 絶縁抵抗 | 5kΩ | EN 60998-2 |
| 絶縁破壊抵抗（内部ジェル） | 15kV/mm以上 | EN 60243-1 |
